Logiciel XL Pro³ 6300

Il répond parfaitement aux besoins des études les plus exigeantes comme les Indices de Service, les formes de séparation ou encore la répartition optimisée ou traditionnelle jusqu’à 3 600 A.

XL Pro³ 6 300 reprend l’ensemble des fonctionnalités du XL Pro³ 400 et même plus :

• Offre produits complète jusqu’à 6300 A.
• Gestion des indices de service.
• Gestion des formes de séparation.
• Répartition optimisée et traditionnelles.
• Armoires industrielles.
• Module de gestion thermique.
• Chiffrer votre ensemble (les prix contenus sont donnés à titre indicatif pour l’Algérie).

Pour obtenir XL Pro³ 6300 :

• Téléchargez et installez XL Pro³ 400.
• Contactez le Service Relation Pro afin d’obtenir votre clé d’activation.
• Lancez XL Pro³ 400 et allez dans le menu « Choisir la version du logiciel ».
• Saisissez votre clé d’activation.

Les premiers pas :

• Sélectionnez et rangez les produits entrant dans la composition de votre tableau ou construisez en le schéma électrique…
• XL Pro³ détermine automatiquement les types d’enveloppes, calcule les couts, établit le bon de commande, dessine le schéma et l’implantation…
• Et comme toutes les modifications que vous effectuez sont immédiatement prises en compte, concevoir, avec XL Pro³, vos coffrets et armoires de distribution, se fait en toute simplicité.

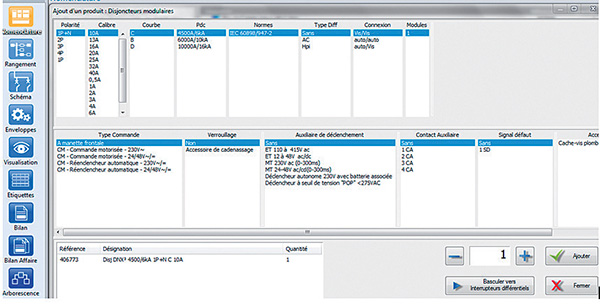

Module Nomenclature

Le module Nomenclature permet de choisir et d’ajouter les produits entrant dans la composition du tableau, en choisissant leurs caractéristiques. Les caractéristiques et les accessoires des références sont proposés au fur et à mesure de leur choix.

Module Rangement

La fenêtre Rangement représente l’organisation électrique du tableau sous la forme d’une arborescence. Les produits sont représentés par des pavés disposés dans les cases d’un tableau.

Module Schéma

Si vous avez préalablement choisi les produits dans le module Nomenclature et organisé le tableau dans le module Rangement, XL Pro³ trace automatiquement le schéma électrique de distribution du tableau dans la fenêtre Schéma. Le schéma est lié directement à l’arborescence du module Rangement. Les produits occupent chacun une case sur une grille au pas de 25 mm.

Module Enveloppes

A l’ouverture du module Enveloppes, XL Pro³ calcule automatiquement les enveloppes pouvant recevoir tous les produits utilisés dans le tableau. Ce calcul prend en compte l’encombrement des appareils et de leur dispositif de fixation ainsi que la place nécessaire à leur raccordement. En fonction du type d’enveloppe choisi, XL PRO³ calcule instantanément l’encombrement de l’ensemble et la hauteur totale de plastrons utilisée en tenant compte du nombre d’enveloppes nécessaires.

Module Visualisation

Le module visualisation affiche différentes vues du tableau et permet d’y effectuer certains ajustements : dimensions des enveloppes et jeux de barres, implantation des produits, ajout d’accessoires...

Module Gestion thermique

Accessible en visualisation, ce module permet de vérifier, facilement, les limites d’échauffement à l’intérieur d’un ensemble suivant la norme NF EN 61439-1 et de définir directement les solutions de gestion thermique Legrand les mieux adaptées aux dimensions des enveloppes, aux volumes et conditions prescrites.

Module Étiquettes

XL PRO³ permet de créer des étiquettes pour tous les appareils comportant un porte-étiquette et pour les bandeaux du tableau. Les étiquettes sont générées automatiquement à partir du schéma. Cependant elles restent complètement personnalisables.

Module Bilans et traitement du dossier

Les modules Bilans Tableau et Bilan Affaire permettent d’établir les bons de commande et de réaliser le chiffrage global ou par tableau, en fonction de vos paramètres personnels.

Tous documents de l’étude peuvent être imprimés pour constituer le dossier. Cet onglet présente la liste complète des références composant le tableau.

XL PRO³ est un outil simple, rapide et souple, puisqu’il permet à l’utilisateur de rajouter des produits complémentaires que Legrand ne propose pas dans l’immédiat. A titre d’exemple, un relais de phase pour la conception d’un inverseur de source, ou tout autre produits pour les besoins d’une application spécifique.
