Le délesteur

Le délesteur permet donc d'éviter des déclenchements du disjoncteur malgré un calibre inférieur à celui qui serait normalement utilisé. Le délesteur surveille la consommation totale et coupe certains circuits dits «non prioritaires» en cas de dépassement du contrat Sonelgaz. Pour garder un minimum de confort, ne délester que des circuits chauffage.

Caractéristiques techniques

Alimentation : 230 V~ 50Hz

Consommation : 5 W

Délestage maxi : 230 V~ - 15 A - cos ϕ 1 par sortie

Calibres : 15 - 20 - 25 - 30 - 40 - 50 - 60 Ampères

Télécommande de délestage par contact sec

Bornes ø5 : capacité 6 à 35 mm²

Couple de serrage des vis: 3,5 Nm (35 cm.kg)

Bornes ø3 : capacité 2,5 mm² maxi

Couple de serrage des vis: 0,7 Nm (7 cm.kg)

Nota : ce délesteur n'est pas prévu pour un usage industriel (moteurs par exemple)

Fonctionnement

Le délesteur mesure les courants qui le traversent. En cas de dépassement du calibre affiché, les sorties non prioritaires sont ouvertes et les témoins s'allument.

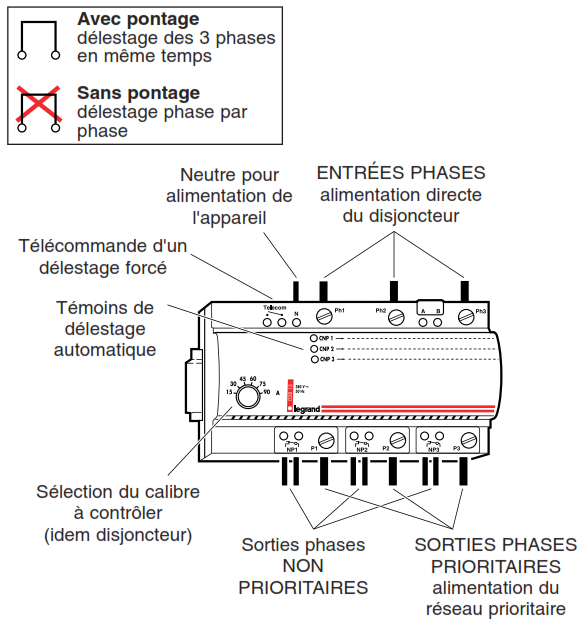

Deux types de délestage sont possibles :

• les 3 sorties NP simultanément (pont entre A et B),
• La sortie NP correspondant à la phase surchargée (pas de pont entre A et B)

Toutes les 5 minutes, un test est effectué en enclenchant les relais (RELESTAGE). Si à cet instant la puissance totale est égale ou inférieure au seuil fixé, les relais restent enclenchés, sinon il y a un nouveau délestage.

Télécommande

Dans certains cas, il peut être utile de forcer le délestage, il suffit alors de fermer le contact entre les deux bornes élécommande

(ex : horloge, EJP). Dans cet état, aucun voyant ne s'allume

Installation

Brancher le délesteur tout de suite après le disjoncteur Sonelgaz

1 - Fixation sur le rail du tableau

2 - Raccorder les phases venant du disjoncteur aux bornes PH1, PH2, PH3

3 - Raccorder le neutre sur un bornier de répartition

4 - Raccorder un neutre (1,5 mm²) du bornier sur la borne N

Nota : en réseau triphasé 230 V~ (entre phases) la borne de neutre sera alimentée à partir de PH2

5 - Raccorder les sorties prioritaires aux bornes P1, P2, P3 sur des borniers de répartitions.

6 - De ces borniers seront effectuées les alimentations des sorties non prioritaires

7 - Raccorder les autres bornes des sorties non prioritaires aux appareils devant être délestés

8 - Régler le calibre du délesteur sur le même calibre que le disjoncteur Sonelgaz.

Remarques importantes

Vérifier que les puissances raccordées aux sorties non prioritaires soient inférieures à 15 A.

En cas de modification de l'installation veillez à ne pas surcharger les sorties non prioritaires (15 A maxi).

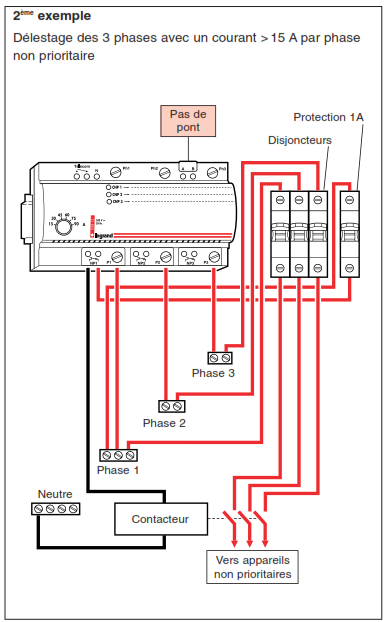

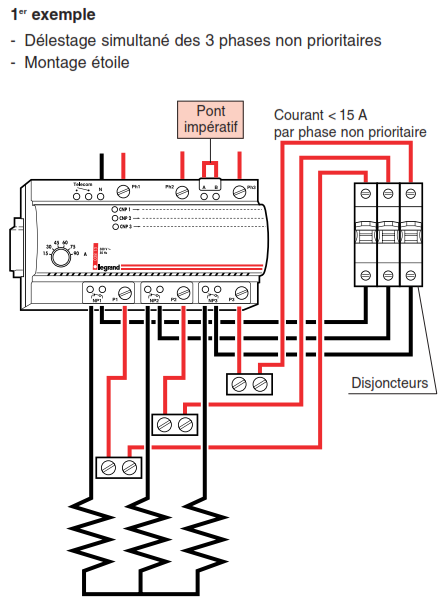

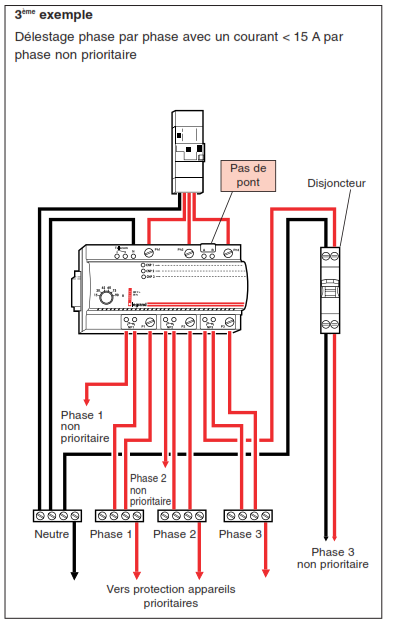

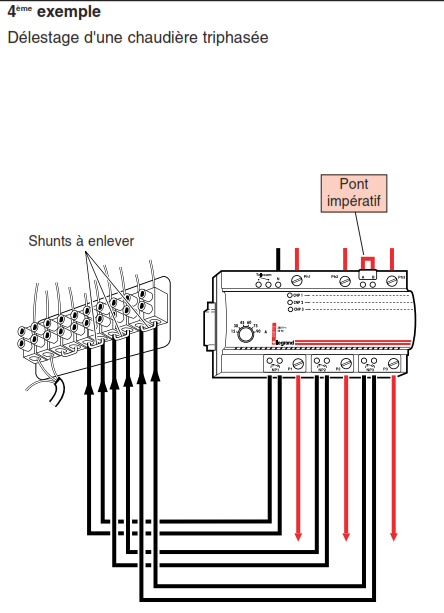

Exemples de réalisation
Dans ces schémas, il n'a pas été représenté d'interrupteur général de chauffage, car les protections utilisées sont des
disjoncteurs (NFC 15.100)

Réglage

Pour garder un minimum de confort respecter une valeur minimum du contrat EDF qui doit être :

En chauffage électrique :

- puissance totale installée – puissance non prioritaire

En chauffage mixte :

- plus grande valeur entre : puissance totale du chauffage direct et puissance du chauffage de base + puissance du

chauffe-eau sanitaire

Ces notions sont indicatives et chaque installation doit faire l'objet d'une étude.

 La correspondance Abonnement/Puissance disponible est donnée dans le tableau ci-dessous, les phases étant correctement équilibrées

Important

Toujours régler le calibre du délesteur sur le même calibre que le disjoncteur Sonelgaz

Remarques

Il est conseillé de ne pas couper l'alimentation électrique du délesteur pendant l'été, les composants électroniques supportent

mal la remise sous tension après une longue période d'arrêt (problème d'humidité)

Lors de la mise sous tension un cycle de délestage peut se déclencher inopinément (période de stabilisation de l'électronique)
